Nudimo širok spektar monofaznih i trofaznih releja koji se koriste pri zaštiti potopivih I površinskih pumpi u domaćinstvu, industriji i poljoprivredi. Ovi releji otkrivaju odsustvo vode i reaguju prije pojave rada na suvo tako što mjere parametre motora. Ovo se postiže bez upotrebe nepraktičnih elektroda za mjerenje nivoa vode, te na taj način štede vrijeme i novac prilikom njihove instalacije. Oni, takođe, štite motor od preopterećenja, blokade rotora, previsokog napona, gubitka faze i fazne asimetrije.
Releji za zaštitu pumpi
Trofazni sa korekcijom faktora snage COS φ – PF-R
Trofazna podstrujna zaštita – P
Monofazna podstrujna zaštita – PS-R
Video – Releji za zaštitu pumpi
Fanoxovi paneli za zaštitu pumpi štite pumpe od rada na suvo bez upotrebe senzora za mjerenje nivoa vode. Zaštite: rad na suvo, preopterećenje, previsok napon, gubitak faze, fazna asimetrija. Maksimalna zaštita bez upotrebe elektroda ili releja za mjerenje nivoa tečnosti.
Trofazni sa korekcijom faktora snage COS φ – PF-R
Ovaj relej koristi motor kao senzor i nema potrebe za upotrebom bilo kakvih vanjskih detektora. On mjeri faktor snage motora (cos φ) i zaustavlja ga prije pojave kvara uzrokovanog radom na suvo, kavitacijom ili začepljenjem ventila.
Ne koristi senzore za mjerenje nivoa tečnosti za otkrivanje rada na suvo
Za trofazne motore od 1 do 630 A i više
Obložen ulaz kabla.
Precizno registrovanje grijanja i hlađenja motora
Reprodukcija termalne slike
Vizuelni pokazatelj uzroka aktiviranja sklopke
Podesivo vrijeme resetovanja za cos φ.
Zaštitne funkcije:
Preopterećenje
Podopterećenje cos φ
Fazna asimetrija ili gubitak faze
Fazni redoslijed
NE KORISTI SENZORE ZA NIVO TEČNOSTI
Model
PF16-R
PF47-R
Motor
TROFAZNI
TROFAZNI
Code - 3x230V/ 3x400V
12173/12165
12168/12167
Opseg IB (A)
4 – 16.6
16-47.5
Motor 400 V - HP/kW
3 – 10 / 2.2 – 7.5
10 – 30 / 7.5 – 22
Upotreba
Potopive pumpe:
vodosnabdijevanje, navodnjavanje, pražnjenje izvora, benzinske pumpe
Površinske pumpe:
fabrike za prečišćavanje otpadnih voda, bazeni, postrojenja sa visokim pritiskom tečnosti, oprema za vatrogasce
Drugi slučajevi gdje je potrebno praćenje rada:
elevatori, ventilatori, pokretne trake

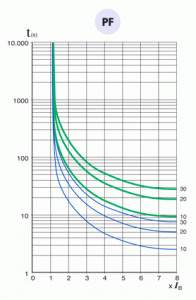

Krive okidanja
Hladna kriva: predstavlja ponašanje releja kada nije bilo nikakvog protoka struje, prvo pokretanje. Topla kriva: vrijeme aktiviranja sklopke se smanjuje sa protokom struje, i prilagođava se uslovima zagrijanosti motora, na osnovu memorisanog termalnog stanja, stanje zagrijanosti (IEC-255) se postiže nakon što je struja od 0.9 x IN (nazivna struja motora) tekla oko 2 sata.
Povezivanje
